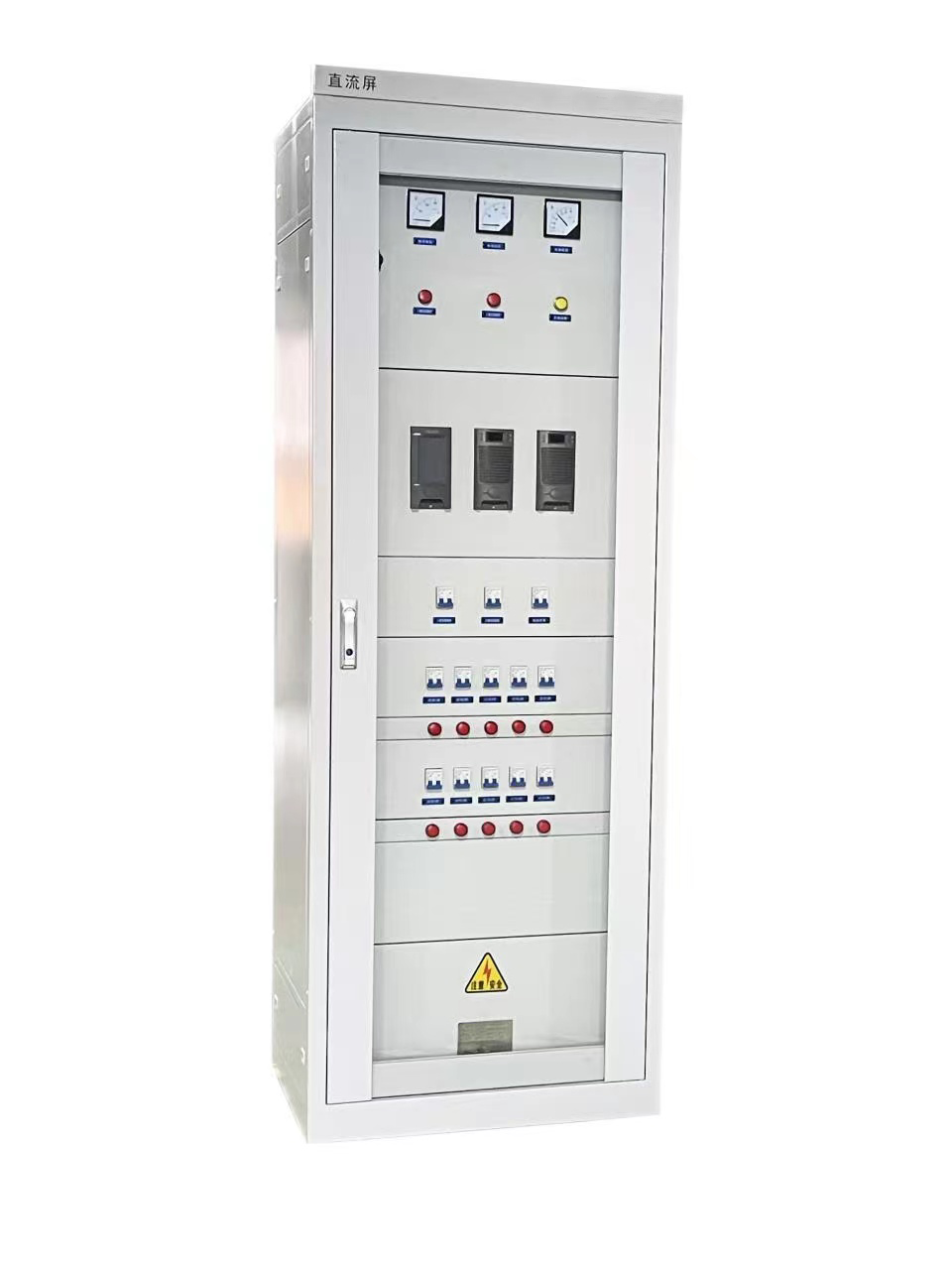

產品名稱：柜式直流屏

產品概述

GZDW直流屏，適用于不同電壓等級的變電站、發電廠、工礦企業電氣化鐵路及高層建筑等領域、可作為高壓開關、繼電保護、自動裝置的操作電源盒控制電源。系統采用一-體化設計思想，由監控模塊、整流模塊、絕緣監測模塊、開關量監測模塊、降壓模塊等構成，具有技術先進、配置合理、監測智能化、操作簡單等特點。可與上位機通訊，方便地實現“遙測、遙控、遙信、遙調"四遙功能，是無人值守的理想直流設備。

功能特點

◆兩路交流輸入自動切換，確保系統正常運行;

◆超寬的電壓輸入范圍，電網適用性強，可用于環境相對惡劣的場所;

◆采用高頻開關電源技術，模塊化設計，N+1熱備份，可靠性高;

◆整流模塊可以帶電熱插拔，日常維護方便快捷;

◆充電模塊采用國際最新軟件開關技術，轉換效率高，電磁干擾小;

◆硬件低差自主均流技術，模塊間輸出電流不平衡度典型值土3%;

◆監控可選用液晶屏、觸摸屏、界面友好豐富，操作簡單方便;

◆監控實時對系統運行實施全面監測和控制，可進行系統設置、信息查詢，也可通過后臺監控和遠程監控對系統實施，遙測、遙控、遙信、遙調”四遙功能，實現無人值守;

◆監控可自動對蓄電池電壓、充放電電流及蓄電池溫度補償精確管理，具有過欠壓、過溫告警及故障告警，確保蓄電池工作在**狀態，延長蓄電池的使用壽命;

◆具備手動、自動調壓功能及支路絕緣檢測功能;

◆可靠的防雷和高度的絕緣防護措施，確保系統和人身安全;

◆提供RS232、RS485兩種通訊接口，和RTU、CDT、MODBUS三種通訊規約選擇;

◆備有擴展接口可接入外部其它設備。

電池容量配置原則

■滿足事故停電狀態的持續放電，事故時間選定為1小時。

■放電末期合聞時所剩下容量不低于額定容量的25%;

■保證在沖擊負荷出現時直流母線電壓下降不超過10%;

■對免維護電池合閘電流-般不超過4C;

■考慮到電池組末期老化時容量衰減故選儲蓄系數1.2;

■具體容量設計可參照**有關標準和電池廠家提供的技術資料。

結構特點

◆柜體結構

柜體正面為金屬框玻璃門，后面為雙開門，底部進線、頂部排風， 采用電腦灰噴塑，外形美觀大方。

◆柜體面數

柜體數與模塊數、饋線回路數、電池容量及直流電壓等因素有關，以220VDC系統，柜體尺寸(mm): 2260x800 600為例，標配情況下為:

 注: 200Ah以上容量電池可采用電池架安裝。

◆外形尺寸(mm)

1800x 800 x 600, 2260x 800 x 600, 2360 x 800x 600三種規格，如有特殊要求可根據用戶需求定制。

產品選型
